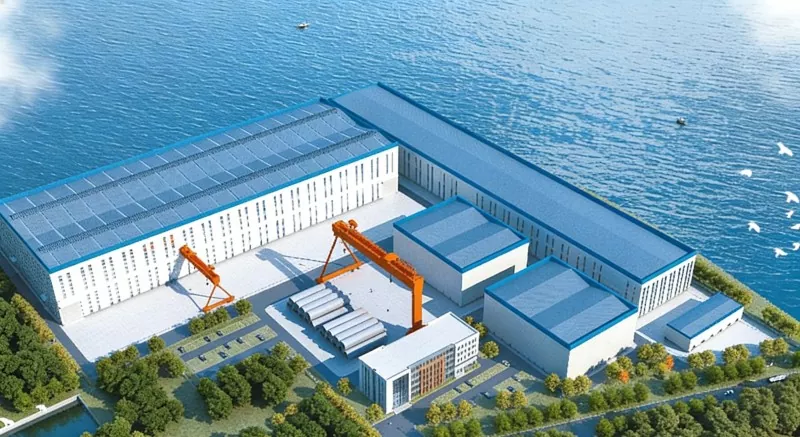

Staalconstructie offshore windenergiefabriek

Fabrieksgebouwen voor offshore windenergie met staalconstructies verwijzen naar zware industriële fabrieken die speciaal zijn ontworpen voor de productie van offshore windenergieapparatuur. Hun hoofdstructuur is gemaakt van staal en ze bevinden zich meestal in kusthavens of dokken om te voldoen aan de productie-, assemblage- en transportbehoeften van extreem grote en zware componenten.

Onze Chinese fabriek heeft oplossingen voor staalconstructies geleverd voor meerdere offshore windenergieprojecten en is een van de hoogwaardige leveranciers van staalconstructies in China.

Structurele vorm

● Zware stalen vakwerkconstructie: Dit is de meest voorkomende constructievorm.

● Zwaar portaalframe: Geschikt voor algemene productie- of montagewerkplaatsen.

● Stalen vakwerk- en netframeconstructies: gebruikt voor fabrieken met extreem grote overspanningen of fabrieken met gespecialiseerde functies.

Corrosiebestendig en windbestendig ontwerp

● Corrosiebeschermingssysteem: Omdat deze industriële gebouwen dichtbij de oceaan zijn gebouwd, is de omgeving relatief vochtig en zijn er extremere weersomstandigheden. De oppervlaktebehandeling van staal maakt gebruik van een zwaar corrosiebeschermend coatingsysteem.

● Windbestendigheid: Het gebouw zelf moet worden ontworpen volgens de windbelastingnormen van 50 of 100 jaar eens in de eeuw in kustgebieden om de structurele veiligheid bij extreme weersomstandigheden te garanderen.

De structurele componenten van het product

Hoofdstructuur

● Meestal worden stalen traliekolommen gebruikt. Voor offshore windenergiefabrieken met staalconstructies met een grote hoogte en een zwaar kraantonnage hebben stalen traliekolommen een grotere buigsterkte en kunnen ze het gewicht van de kolomkraan dragen.

Kraanbalksysteem

● Kraanbalken maken doorgaans gebruik van zeer sterke gelaste I-balken uit massief lijf, waarbij de vloeigrens vaak 355 Pa of 390 Pa bedraagt.

Ondersteuningssysteem

● Tussenkolomsteunen kunnen worden gemaakt van H-vormig staal, hoekstaal en ronde buizen, meestal in X-vorm.

● Op het dak worden horizontale steunen aangebracht om de horizontale kracht van het dak over te brengen.

● Het systeem wordt meestal bovenaan de kolommen geplaatst, met als doel de stabiliteit van de krachten tussen de stalen frames te beschermen.

Behuizingsstructuur

● Gordingen gebruiken meestal hoogfrequent gelast H-vormig staal of C-vormig staal.

● Wandbalken zijn meestal van H-vormig staal of groot C-vormig staal en worden door middel van schuiven met elkaar verbonden om zich aan te passen aan de laterale vervorming van de hoofdconstructie onder windbelasting of temperatuureffecten.

Parameter (specificatie)

Productkoffer

Het grote megawatt offshore windenergieproject in Lishan, waaraan gezamenlijk werd deelgenomen door EIHE Steel Structure, is het grootste offshore windenergieproject met een prijspariteit in China en het grootste offshore windenergiecluster in Noord-China. Het is gelegen in het zuidelijke zeegebied van de stad Lishan, de stad Weihai, in de provincie Shandong. Het gehele project is verdeeld in twee onafhankelijke locaties, U1 en U2, met een totaal geïnstalleerd vermogen van 150 megawatt (1,5 GW).
