Moet bij de constructie van stalen magazijnen met portaalframe C-vormig staal of Z-vormig staal als gordingen worden gebruikt?

In dePortaalframe stalen magazijnconstructieDe functie van gordingen is het waarborgen van de draagveiligheid van het dak en de muur. Het zijn belangrijke componenten die de dakpanelen en de wandpanelen met elkaar verbinden. Onder hen zijn C-vormig staal en Z-vormig staal de twee meest gebruikte koudgevormde dunwandige stalen gordingen. Dus welke moeten we kiezen? In dit artikel wordt dit probleem met jullie allemaal besproken.

Inhoudsopgave

1. De verschillen tussen C-vormig staal en Z-vormig staal.

2. Waarom wordt Z-vormig staal vaak gebruikt in grote magazijnen met portaalframes?

3. Waar wordt C-vormig staal toegepast?

4. Conclusie

1. Het verschil tussen C-vormig staal en Z-vormig staal

Voor stalen magazijnconstructies met portaalframes kunnen zowel C-vormig staal als Z-vormig staal worden gebruikt als dakspanten. In feitelijke technische gevallen wordt Z-vormig staal echter het meest gebruikt, vooral in grootschalige magazijngebouwen met stalen constructies.

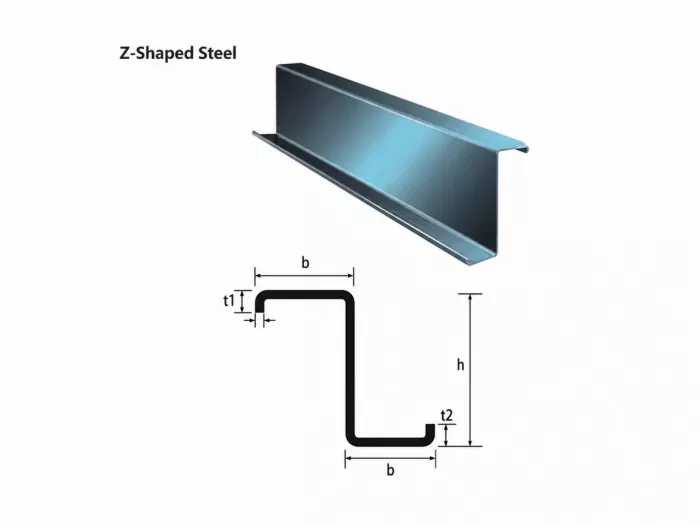

2. Waarom wordt Z-vormig staal vaak gebruikt in grote magazijnen met portaalframes?

● Ze kunnen worden aangesloten.

Z-vormig staal is gemakkelijker te verbinden. Door deze verbindingsmethode kunnen de gordingen het buigmoment in het midden van de overspanning verminderen en de algehele stijfheid vergroten.

● Er wordt meer staal bespaard.

Na verbinding is het Z-vormige staal spanningsefficiënter. Onder dezelfde belastingsomstandigheden kan de doorsnede van Z-vormig staal kleiner worden gemaakt en wordt het staalverbruik gewoonlijk met ongeveer 5% tot 15% verminderd in vergelijking met C-vormig staal.

Daarom grootPortaalframe stalen magazijnconstructiegebruik meestal Z-vormige gordingen.

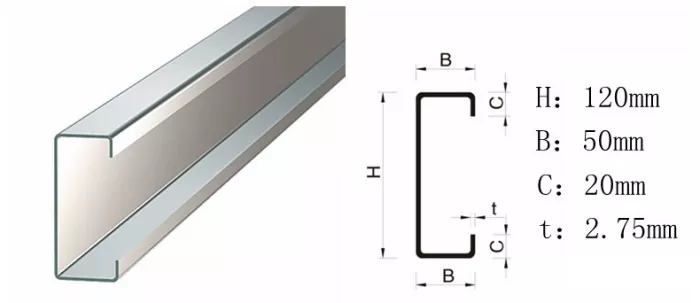

3. Waar wordt C-vormig staal gebruikt?

Welk soort magazijnen met portaalframes kunnen C-vormig staal als dakspanten gebruiken? Meestal gaat het vooral om magazijnen met een kleine overspanning, waaronder:

● Kleine magazijnen

● Luifels

● Autostallingen

● Beveiligingsruimtes

● Agrarische gebouwen

Bij Portal Frame Steel Warehouse Construction met kleine overspanningen kan C-vormig staal volledig voldoen aan de gebruikseisen van het gebouw, omdat deze gebouwen vaak een kleine overspanning hebben en niet al te veel kracht vergen, met kleinere buigmomenten. Bovendien zijn de eenvoud van de C-vormige staalverwerking en het installatiegemak de belangrijkste voordelen.

4. Conclusie

Bij de constructie van stalen magazijnen met portaalframe is het kiezen van de juiste gordingen van de staalconstructie van groot belang. Over het algemeen wordt Z-vormig staal meestal gebruikt in magazijnen met grote overspanningen, terwijl C-vormig staal vaak wordt gebruikt in magazijnen met kleine overspanningen.Qingdao EIHE Steel Structure Group Co., Ltd.heeft 20 jaar ervaring met magazijnprojecten in staalconstructies. Als u geïnteresseerd bent in dergelijke projecten, neem dan gerust contact met ons op. Wij zorgen voor een oplossing op maat.
