Hoe werd de grote overspanning van het stalen frame van de kledingfabriek gerealiseerd?

Onder impuls van de moderne industriële ontwikkeling heeft het productieproces van kledingfabrieken aanzienlijke veranderingen ondergaan, waarbij de oorspronkelijke, volledig handmatige productie is verschoven naar de huidige gemechaniseerde lopende bandverwerking, waardoor de productie-efficiëntie aanzienlijk is verbeterd. Omdat de processen van snijden, naaien, strijken, inspecteren en verpakken echter in assemblagelijnen moeten worden geregeld en de snelle reactiemodus van kleine batches en meerdere varianten wijdverspreid wordt, hebben kledingfabrieken een toenemende vraag naar een flexibele indeling van de ruimte. De meest efficiënte manier om dit te verbeteren is door de interne ruimte te vergroten, waardoor de aanpassing van werkstations en logistieke kanalen op elk moment wordt vergemakkelijkt. Daarom,Stalen frame kledingfabriekconstructieshebben geleidelijk de traditionele kledingfabrieken met betonconstructies vervangen. Dit artikel bespreekt hoe kledingfabrieken met staalconstructies grote overspanningen bereiken vanuit twee perspectieven: structurele vorm en de praktische waarde van kolomvrije ruimte bij de kledingproductie.

1. Structurele vorm

A Stalen frame kledingfabriekconstructieheeft doorgaans de volgende algemene structurele vormen: portaalframe en spant.

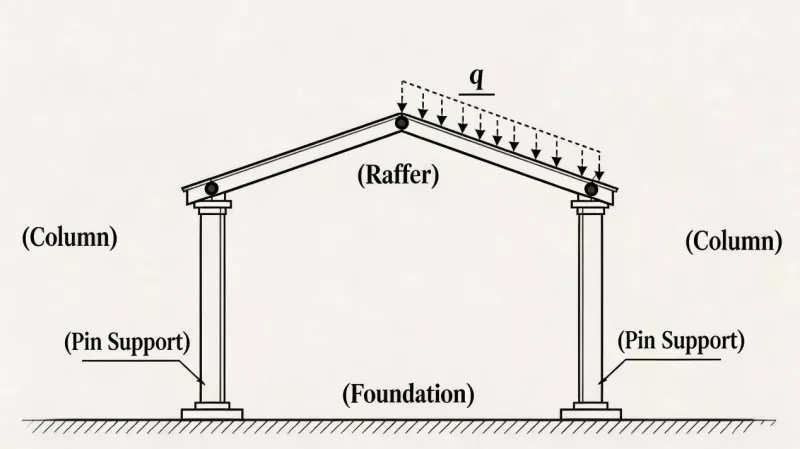

● Portaalframe

Dit is het meest gebruikte schema voor kledingfabrieken met één verdieping. Het wordt gevormd door de onderlinge starre verbinding van stalen balken en stalen kolommen, waarbij de verbindingsmethoden boutverbinding en lassen zijn. Het vormt een stabiel krachtdragend systeem. Stalen balken en stalen kolommen gebruiken meestal H-vormig staal. De meest economische overspanning van het portaalframe is 18 meter tot 30 meter. De nauwe samenhang tussen componenten en de wetenschappelijke energieoverdracht kan ervoor zorgen dat de constructie een grote overspanning kan bereiken en tegelijkertijd bestand is tegen wind en aardbevingen.

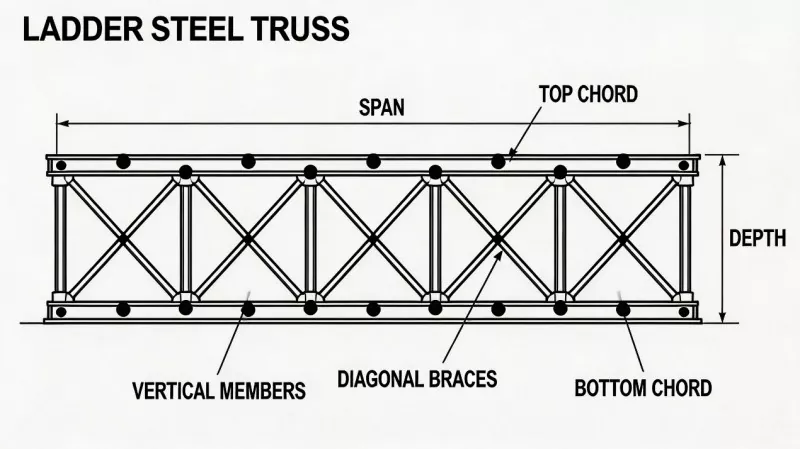

● Vakwerkstructuur

Vergeleken met de portaalframestructuur bestaat de vakwerkstructuur uit bovenste vakwerkleden, lijfleden en onderste vakwerkleden. Bij overspanningen groter dan 36 meter zijn de krachtefficiëntie en het staalgebruik veel hoger dan die van het portaalframe. Met behulp van trapeziumvormige spanten met een hoogte van 3,2 meter kan het staalverbruik worden gecontroleerd op ongeveer 55 kg/m², terwijl de massieve H-balk met gelijkwaardige overspanning ongeveer 75 kg/m² nodig zou hebben.

2. De praktische waarde van openluchtruimten bij de kledingproductie

De open luchtruimtes met grote overspanningen in stalen frame-kledingfabriekconstructies verwijzen niet alleen naar ruime ruimtes, maar kunnen ook de productie-efficiëntie aanzienlijk verbeteren.

De praktische waarde ervan komt tot uiting in de volgende aspecten:

● Snelle aanpassing van de productielijn

Vergeleken met traditionele kledingfabrieken met betonnen kolomroosterstructuur, heeft onze kledingfabriek met stalen structuur geen tussenliggende kolommen die kunnen worden geblokkeerd, zodat de indeling van werkstations snel kan worden aangepast. De werkplektafels en hanglijnen zijn direct horizontaal te verplaatsen.

● Optimalisatie van logistieke trajecten

Nadat ze het kolomloze ontwerp hebben aangenomen, kunnen vorkheftrucks en AGV's in de fabriek een rechtlijnige reis maken van de ingang van de grondstof tot de uitgang van het eindproduct. Uit de daadwerkelijke meting blijkt dat de transportafstand binnen de fabriek per eindproduct met 12 tot 18 meter wordt verkort. Berekend op basis van een dagelijks productievolume van 10.000 stuks, komt dit neer op een vermindering van 120 tot 180 kilometer aan ineffectieve handling per dag.

● Verbetering van het gebruik van natuurlijk licht

De kolomloze ruimte wordt gecombineerd met doorlopende daklichtstroken, waardoor de uniformiteit van de verlichtingssterkte toeneemt van 0,55 naar 0,78. Dit vermindert lokale schaduwgebieden en verlicht de oogvermoeidheid van naaiwerkers.

3. Conclusie

De stalen frame-kledingfabriekconstructie is een van de belangrijke architectonische vormen van moderne kledingfabrieken. Via het stalen portaalframe of het stalen vakwerksysteem kan de stalen frameconstructie op economische wijze overspanningen bereiken van 18 tot 36 meter of zelfs groter zonder kolommen, en voldoet aan verschillende eisen, variërend van breien tot weven, van enkellaagse assemblagelijnen tot werkplaatsen met meerdere verdiepingen. Praktische techniek heeft bewezen dat fabrieken met stalen frameconstructies met grote overspanningen de efficiëntie van aanpassingen aan de productielijn kunnen verbeteren, logistieke routes kunnen optimaliseren en de uniformiteit van de verlichting kunnen verbeteren.
