Componenten van staalconstructies begrijpen: classificatie van dragende en stabiliteitselementen

Over het geheel genomen kunnen stalen structurele componenten worden onderverdeeld in vier hoofdcategorieën op basis van structurele samenstelling: primaire dragende delen, verstevigings- en stabiliteitsleden, secundaire en bevestigde componenten, evenals verbindingen en structurele hulpstukken. Deze sessie behandelt voornamelijk de eerste twee categorieën.

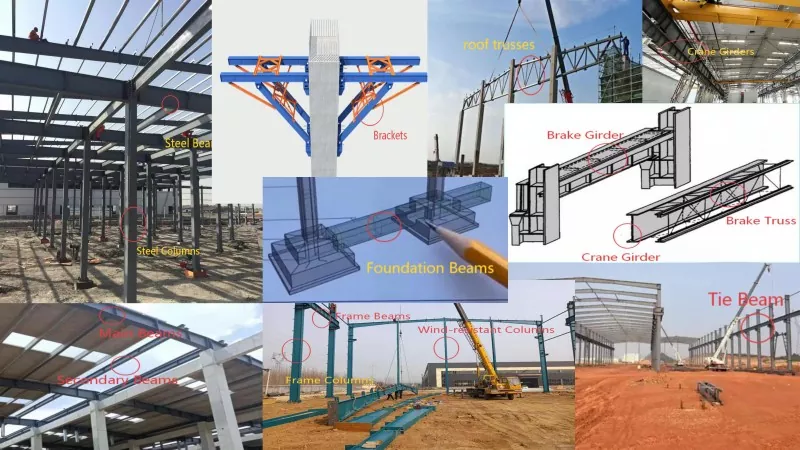

Primaire dragende elementen omvatten stalen kolommen, stalen balken, spanten, beugels, dakspanten, kraanliggers, remliggers, remspanten, windbestendige kolommen, framebalken, framekolommen, secundaire balken, hoofdbalken, trekbalken en funderingsbalken. Een vakwerk bestaat verder uit bovenakkoorden, onderakkoorden en webleden. Als het kernskelet van destaalconstructiesysteemdragen de primaire dragende elementen de hoofdbelastingen van de constructie en brengen deze over naar de fundering. Hun fabricagekwaliteit en montagenauwkeurigheid bepalen rechtstreeks de veiligheid en stabiliteit van de hele constructie.

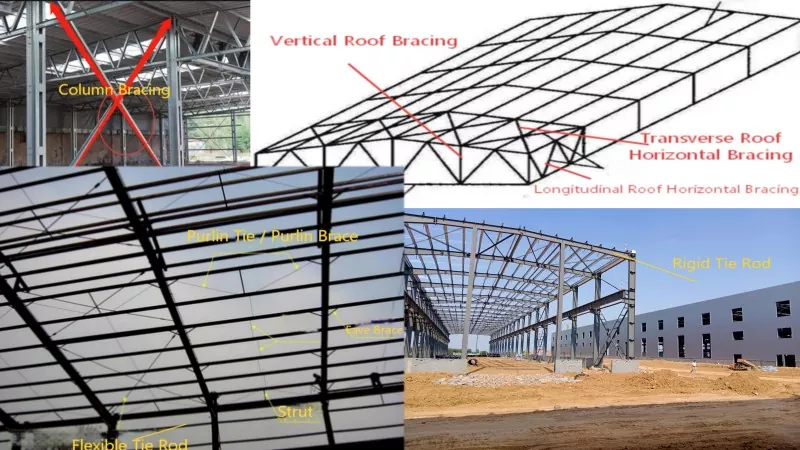

Verstevigings- en stabiliteitselementen bestaan ​​uit kolomverstevigingen, horizontale dakverstevigingen, verticale dakverstevigingen, horizontale dwarsverstevigingen, horizontale dwarsverstevigingen, dakrandverstevigingen, stijve trekstangen, flexibele trekstangen, gordingbinders en stutten. Steun- en stabiliteitselementen dragen niet direct grote verticale belastingen, maar toch dienen ze om de algehele stabiliteit van de constructie te garanderen, horizontale belastingen over te brengen, de effectieve lengte van structurele elementen te verminderen en structurele instabiliteit te voorkomen.

Deze sessie introduceert primaire dragende leden en verstevigings- en stabiliteitsleden. In de volgende sessie zal verder worden ingegaan op de volledige details van secundaire en bevestigde componenten (inclusief gordingen, muurframes, monitorframes, trapplatforms, balustrades, etc.) evenals verbindingen en structurele hulpstukken (inclusief knoopplaten, verstijvers, bouten, breekbouten, ingebedde onderdelen, etc.). Blijf op de hoogte.
