Volledige gids voor structurele componenten van staal: secundaire elementen en verbindingsdetails

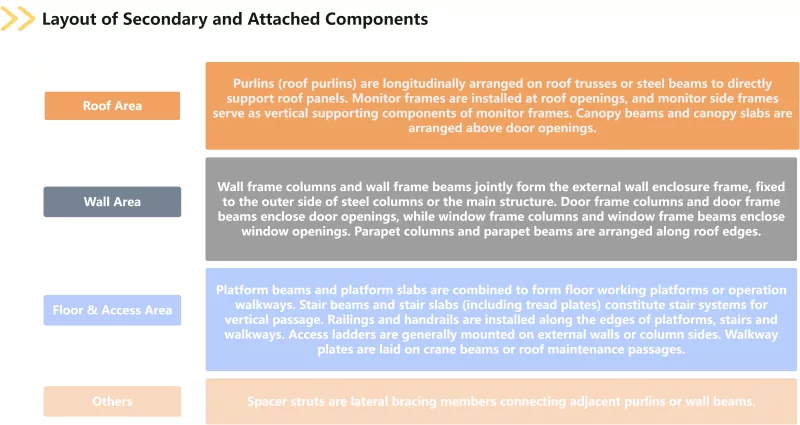

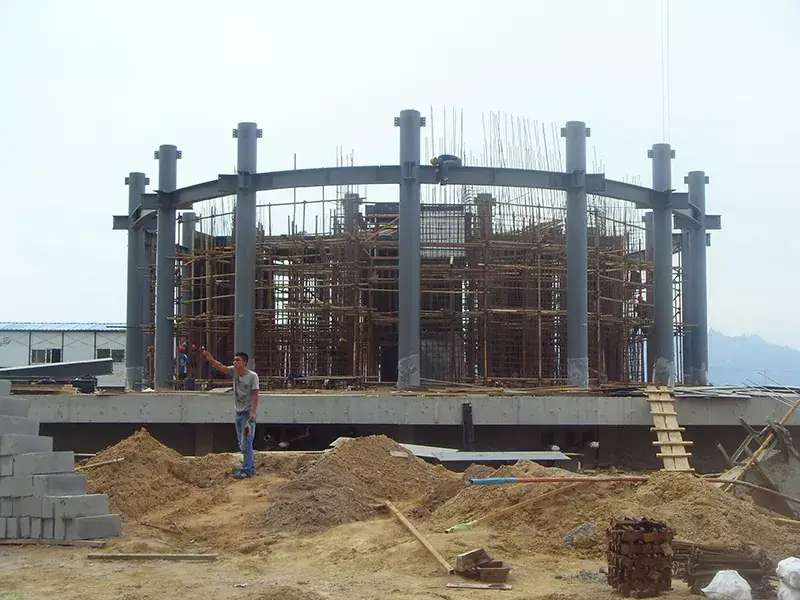

De vorige uitgave illustreerde de details en lay-outtekeningen van primaire dragende elementen en schoor- en stabiliteitselementenstalen constructiecomponenten. Deze sessie gaat verder met de introductie van secundaire en bevestigde componenten, evenals verbindingen en structurele fittingen. Hieronder vindt u de beschrijvingen van typische lay-outposities en volledige lijsten van elk onderdeel in stalen gebouwen.

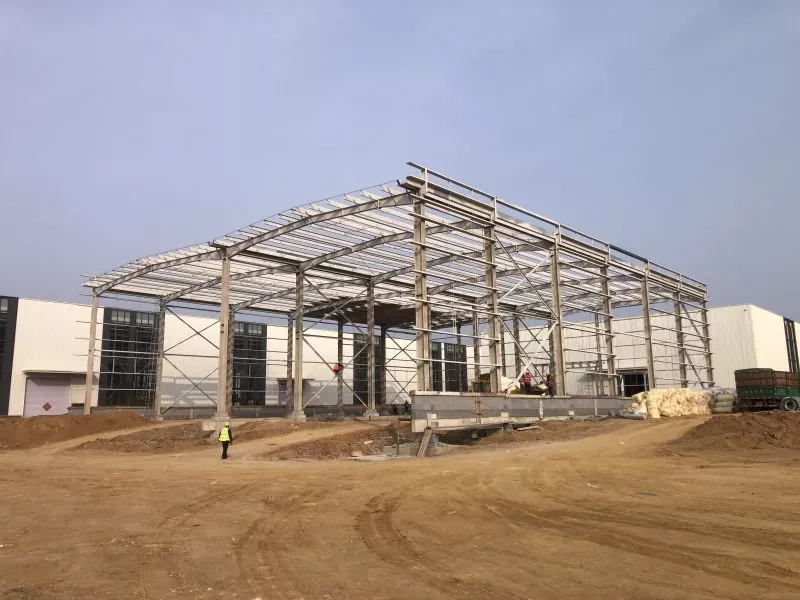

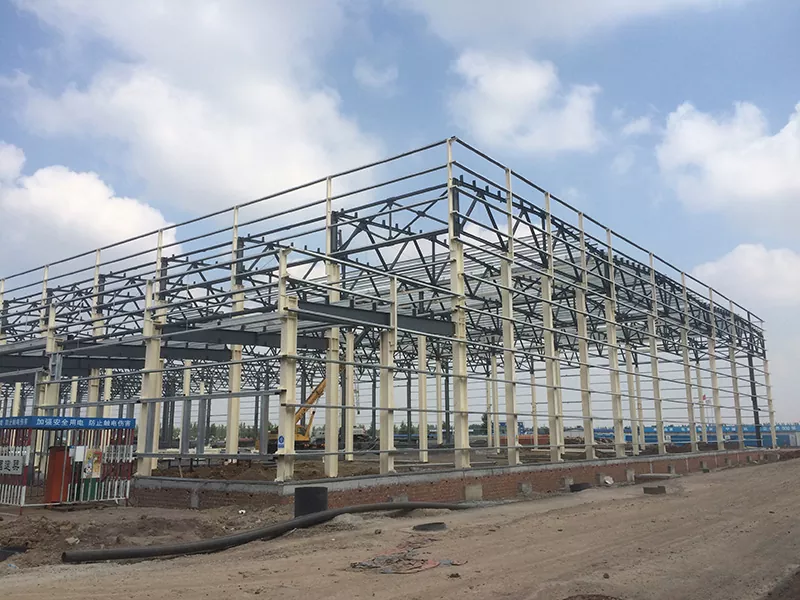

Secundaire en bevestigde componenten omvatten gordingen, muurframekolommen, muurframebalken, monitorframes, monitorzijframes, trapbalken, trapplaten, platformbalken, platformplaten, leuningen, leuningen, toegangsladders, loopbrugplaten en afstandssteunen, deurframekolommen, deurframebalken, raamkozijnkolommen, raamkozijnbalken, luifelbalken, luifelplaten, borstweringkolommen en borstweringbalken. Gordingen zijn onderverdeeld in dakgordingen en muurgordingen, terwijl trapplaten de loopvlakplaten bedekken. Door bouwfuncties zoals behuizing, doorgang, daglichttoetreding en ventilatie uit te voeren, brengen secundaire en bevestigde componenten windbelastingen, sneeuwbelastingen en andere belastingen over op de hoofdconstructie. Het zijn onmisbare onderdelen die de integriteit en servicefuncties van stalen gebouwen garanderen.

Verbindingen en structurele hulpstukken bestaan ​​uit hoekplaten, verstijvers, lagerverstijvers, vulplaten, verbindingsplaten, lasplaten, afdekplaten, eindafsluitplaten, eindplaten, basisplaten, kolombasisverstijvingen, kolomankerbouten, bouten met hoge sterkte, gewone bouten, breekbouten, ingebedde onderdelen, hulzen, voeringen, verstijvingsringen, membranen en dwarsmembranen. Verstijvingen zijn onderverdeeld in dwarsverstijvingen en longitudinale verstijvingen; basisplaten omvatten kolombasisplaten; kolomankerbouten worden ook wel ingebedde funderingsbouten genoemd; breeknoppen worden ook wel stud-connectoren genoemd; diafragma's bedekken interne diafragma's voor dooskolommen. Als een essentiële categorie vanstalen structuurcomponenten, verbindingen en structurele hulpstukken bepalen direct of alle dragende delen effectief kunnen samenwerken en of het lastoverdrachtspad continu en betrouwbaar is.

Tot nu toe zijn de vier belangrijkste categorieën stalen structurele componenten, ingedeeld naar structurele samenstelling, allemaal gesorteerd. Alle bovengenoemde componenten worden getekend op constructietekeningen van stalen gebouwen, opgenomen in de krachtanalyse in structurele berekeningsrapporten en permanent bewaard in de voltooide constructies. De combinatie van componenten varieert per projecttype. Een correct begrip van de functionele positionering en lay-outlogica van elk type component is een voorwaarde voor het opstellen van nauwkeurige hoeveelheidsrekeningen en het redelijk bepalen van uitgebreide eenheidsprijzen, evenals de basis om ervoor te zorgen dat de ontwerpintentie van staalconstructies kan worden omgezet in veilige en betrouwbare fysieke gebouwen.
