Wat zijn de vier reguliere kernsystemen van staalconstructies?

Tegenwoordig,stalen structuurtechnologie is volwassen geworden. We gebruiken geschikte structurele systemen om aan diverse bouweisen te voldoen, en er zijn vier belangrijke mainstream-typen: portaalframestructuur, framestructuur, stalen vakwerkstructuur en ruimterasterstructuur.

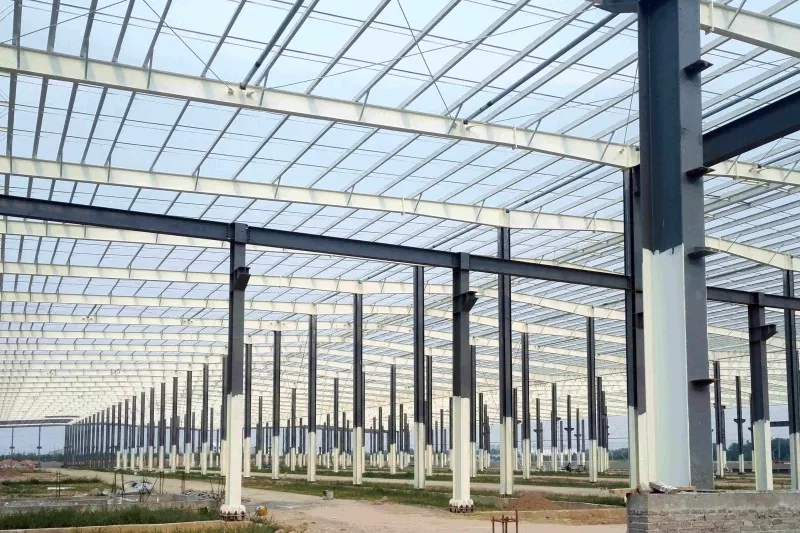

Portaalframe

Het portaalframe is de meest typische structurele vorm van lichte stalen werkplaatsgebouwen. Het vormt een poortvormig frame door stijve verbindingen tussen stalen kolommen en schuine framebalken met een duidelijk en eenvoudig krachtoverbrengingspad. Met een zuinig staalverbruik, een hoge bouwsnelheid en een eenvoudig uiterlijk, is het toepasbaar op industriële werkplaatsen, logistieke magazijnen, distributiecentra, commerciële tentoonstellingshallen, kleine stadions en andere gebouwen.

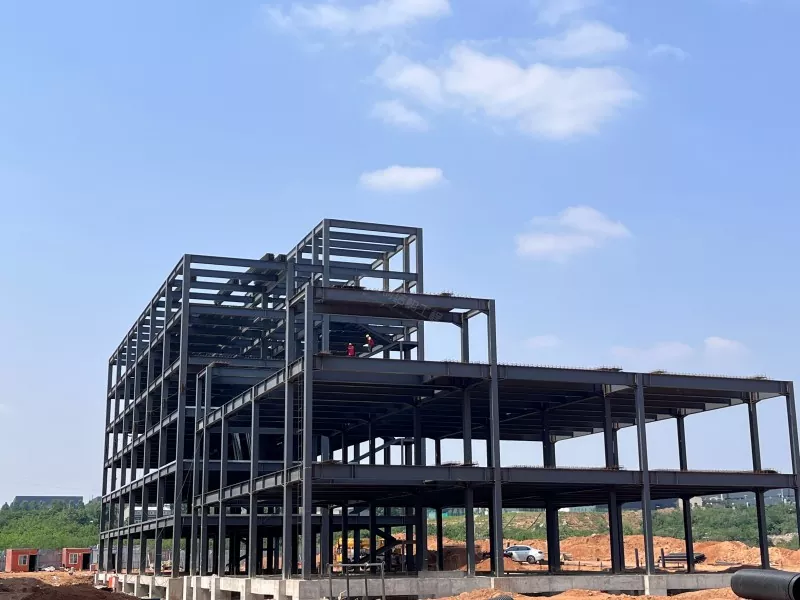

Framestructuur

De framestructuur bestaat uit stalen balken en stalen kolommen verbonden door stijve verbindingen en is een van de meest voorkomende structurele systemen voor hoogbouw en superhoge gebouwen. Het beschikt over kernvoordelen, waaronder een grote kolomvrije ruimte, uitstekende seismische prestaties en efficiënt driedimensionaal ruimtegebruik. Het wordt veel toegepast in civiele constructies zoals kantoorgebouwen met meerdere verdiepingen en hoge gebouwen, hotels, appartementen,ziekenhuizen, scholenen commerciële complexen, evenals industriële werkplaatsen met meerdere verdiepingen.

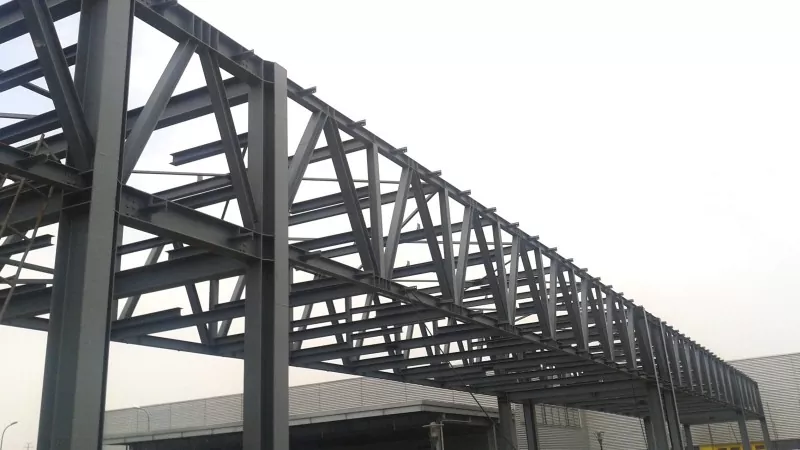

Stalen vakwerkconstructie

Het is een roosterstructuur gevormd door een reeks elementen die zijn verbonden door lassen of bouten bij verbindingen, die componenten met een grote doorsnede vormen die zijn samengesteld uit afzonderlijke staven. De belangrijkste voordelen zijn onder meer een grote overspanningscapaciteit, grote flexibiliteit in architectonische vormgeving en een handige lay-out voor mechanische pijpleidingen. Het wordt voornamelijk gebruikt voor daksystemen van gebouwen met lange overspanningen, zoalsluchthaventerminals, hogesnelheidstreinstationsEntentoonstellingscentra. Bovendien wordt het ook veel gebruikt in bruggen, offshore-platforms, televisietorens en andere velden.

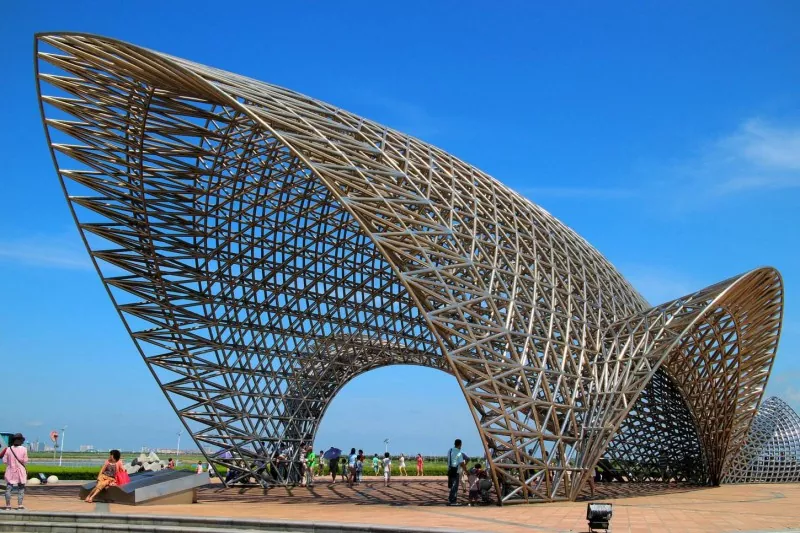

Ruimterasterstructuur

Het is een ruimtelijke staafsysteemstructuur die is samengesteld uit talrijke leden die in regelmatige patronen zijn gerangschikt en bij verbindingen zijn verbonden, en die behoren tot een zeer statisch onbepaald ruimtelijk structureel systeem. Het beschikt over uitstekende voordelen, waaronder een laag eigen gewicht, hoge stijfheid, gunstige seismische prestaties, grote kolomvrije overspanning en gemakkelijke prefabricage in de fabriek. Het wordt voornamelijk gebruikt voor daksystemen van grote openbare gebouwen, zoalsgymzalen, beurshallen, stations, luchthaventerminals en auditoria.

Deze vier structurele systemen genieten het grootste toepassingsbereik en het grootste marktaandeel, waardoor ze de belangrijkste reguliere opties in de industrie zijn. Portaalframes onderscheiden zich door kostenefficiëntie en zijn geschikt voor industriële gebouwen met middelgrote en kleine overspanningen; frameconstructies domineren het veld van hoge civiele gebouwen met hun superieure flexibiliteit en seismische prestaties; stalen spanten en ruimteroosters zijn de optimale keuze voor openbare gebouwen met grote overspanningen vanwege hun uitstekende overspanningsvermogen.

In het volgende nummer zullen we doorgaan met het introduceren van andere klassieke reguliere structurele vormen, waaronder traliewerkconstructies, ophangconstructies en liggerconstructies. Blijf op de hoogte. Voor meer professionele technische informatie over staalconstructies kunt u ons blijven volgenEHSS, of neem contact op met ons technisch team voor adviesdiensten op maat. Met 21 jaar diepgaande ervaring in de staalconstructie-industrie is EHSS gespecialiseerd in de fabricage en installatie van stalen constructiecomponenten en bewaken wij uw projecten met onze professionele expertise.
