Assemblage van staalconstructies ter plaatse + integrale workflow voor hijsconstructies + belangrijke overwegingen

Invoering:Instaalconstructie constructie, "grondmontage + integraal hijsen met een zware kraan" (de constructie volledig op de grond monteren en als één geheel in positie tillen met behulp van zware kranen) is een van de meest kosteneffectieve, veilige en kwaliteitsgecontroleerde constructiemethoden die momenteel beschikbaar zijn.

Vergeleken met "losse montage op grote hoogte" (het assembleren van componenten stuk voor stuk hoog in de lucht), vermindert deze methode het gevaarlijke werk op hoogte aanzienlijk, verlaagt het aantal lasfouten en controleert effectief de structurele vervorming. Het vereist echter een strikte voorbereiding op de grond, een zeer nauwkeurige opstelling van de montagemal, rigoureuze hijstechnische berekeningen en een onberispelijke signalering en bediening ter plaatse.

Hieronder vindt u een uitgebreide en gestandaardiseerde technische gids voorstaalconstructie ter plaatsemontage en integraal hijsen – gestructureerd met duidelijke workflows en praktische, duidelijke technische vereisten voor gemakkelijke referentie.

I. Kernoverzicht van de constructiemethode

Logica van de bouwworkflow: prefabricage in de fabriek van stalen componenten in secties → Montage op de grond op locatie op mallen → Lascorrectie, lasinspectie (NDT) en bijwerken van verf → Integraal in positie hijsen uit één stuk → Bevestiging en structurele uitlijning.

Belangrijkste voordelen

• Werkzaamheden op de grond: primaire werkzaamheden worden op de grond uitgevoerd, waardoor het risico op vallen en gevaren op grote hoogte drastisch wordt verminderd.

•  Controleerbare kwaliteit: assemblage, lassen en uitlijning vinden plaats in een stabiele, toegankelijke grondomgeving, waardoor superieure precisie en bouwkwaliteit worden gegarandeerd.

•  Hoge constructie-efficiëntie: lassen en bouten op grote hoogte worden geminimaliseerd, waardoor de voortgang van de bouw aanzienlijk wordt versneld.

Beperkingen

•  Grote montageruimte vereist: Vereist een ruim, vlak en goed verdicht grondoppervlak voor montage ter plaatse.

•  Zwaar materieel en strenge controles: vereist hijskranen met een hoog tonnage en strikte technische berekeningen voor de hefomstandigheden en het draagvermogen van de grond.

Toepasselijke scenario's

Open-site staalconstructie, zoals stalen spanten met grote overspanningen, stalen dakmodules, stalen frames met meerdere overspanningen en zware kraanliggerconstructies.

II. Volledige gestandaardiseerde bouwworkflow

Standaard processtroom: Voorbereiding van de bouw → Nivellering en verdichting van de locatie → Installatie en acceptatie van assemblagemal → Ontvangen en herinspectie van componenten → Grondmontage → Laswerkzaamheden → Lastesten (NDT) en bijwerken van corrosiewerende verf → Opstelling van hijsogen en tuigage → Proeflifttest → Formeel integraal hijsen → Fijnafstelling positioneren en tijdelijke bevestiging → Roosterassen en hoogte opnieuw controleren → Permanente verbinding en bevestiging → Verwijdering van tuigage → Projectaanvaarding → Demontage van montagemal

1. Bouwvoorbereiding in een vroeg stadium (meest cruciale stap)

Als de voorbereidende voorbereiding ontoereikend is, kunnen problemen zoals structurele vervorming, kantelen of maatfouten gemakkelijk optreden tijdens de montage en het hijsen. Focus strikt op deze 4 kerntaken:

• Plan eerst: bereid een speciaal hijsschema voor. Voor risicovolle, superkritische operaties zijn deskundigenonderzoek en formele goedkeuring verplicht. Voer gedetailleerde technische berekeningen uit voor de bedrijfsomstandigheden van de kraan, de spanning van de elementen, het draagvermogen van de grond en de belastingen op de hijspunten.

• Materiaal- en documentverificatie: inspecteer fabriekscertificaten van overeenstemming, molentestrapporten (MTR), niet-destructieve fabriekstests (NDT) en dimensionale verificatiebladen. Voorkom strikt dat niet-conforme componenten de werkplek binnenkomen.

• Planning van de locatie-indeling: wijs duidelijk afzonderlijke zones aan voor de opslag van componenten, montagewerkzaamheden op de grond en het verplaatsen van de kraan/stempel. Voor funderingen met zachte grond: uitgraven en vervangen door vaste aanvulling, compacteren en de grond vooraf bestraten/verharden.

•  Veiligheidsbriefing voor het personeel: lassers, kraanmachinisten, seingevers en riggers moeten in het bezit zijn van geldige kwalificatiecertificaten. Voer grondige veiligheids- en technische briefings uit voor alle werknemers, waarbij de individuele verantwoordelijkheden en veiligheidsverboden worden verduidelijkt.

2. Installatie en acceptatie van de montagemal

De montagemal (grondsteunframe) is essentieel voor de nauwkeurigheid van de montage. Toevallige montage of ondermaatse, geïmproviseerde raamwerken zijn ten strengste verboden!

•  Gebruik standaard constructiestaal: maak mallen met behulp van nationale standaard stalen secties om voldoende stijfheid en stabiliteit te garanderen en grondverzakking, structurele doorbuiging of schudden na belasting te voorkomen.

• Nauwkeurig uitzetten en positioneren: nauwkeurig richtlijnen uitzetten; Controleer strikt de rasterassen, hoogte en vlakheid. Voor componenten met grote overspanningen dient u pre-camber (een opzettelijke opwaartse curve) in te bouwen volgens de ontwerpspecificaties om toekomstige doorbuiging onder bedrijfsbelastingen tegen te gaan.

•  Speciale inspectie en aftekening: Er moet een gespecialiseerde inspectie worden uitgevoerd na voltooiing van het instellen van de mal. Registreer en archiveer alle afmetingen, hoogte- en vlakheidsmetingen. De mal kan alleen worden gebruikt na formele aftekening

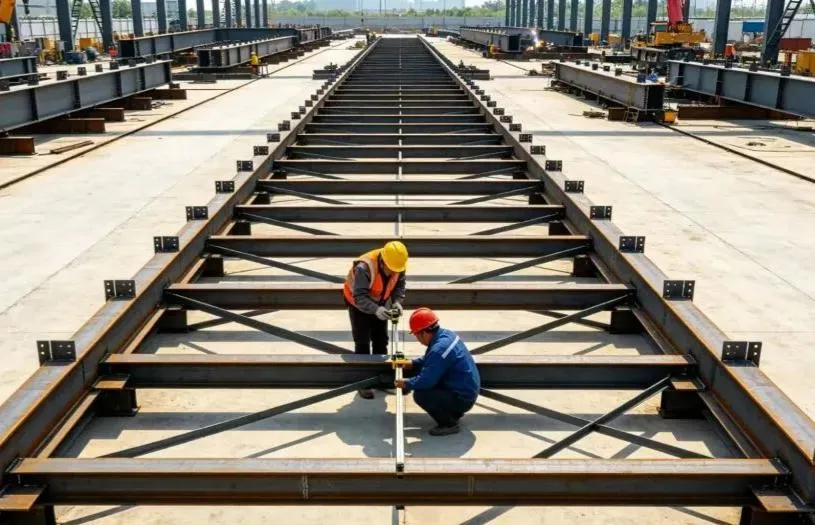

3. Levering van componenten en grondmontage

Grondmontage is het belangrijkste proces voor het controleren van de algehele structurele kwaliteit. Nauwkeurige controle is essentieel:

•  Inspectie van binnenkomende componenten: Inspecteer elk onderdeel bij aankomst op uiterlijk, vervorming tijdens transport, beschermende coatings en uitlijning van boutgaten. Maak eventuele kleine vervormingen recht en corrigeer ze vóór de montage.

• Positionering en afstelling van de mal: Nadat u de componenten op de mal hebt geplaatst, gebruikt u hydraulische vijzels en spankabels om de overspanning, aslijnen, hoogte, grondopening (verbindingsopening) en verticale uitlijning nauwkeurig af te stemmen en te controleren.

• Hechtlassen door gecertificeerde lassers: gecertificeerde lassers moeten hechtlassen uitvoeren (tijdelijke vasthoudlassen). De hechtlaslengte en de hoekbeengrootte moeten voldoen aan de technische normen, waardoor porositeit, scheuren en andere lasfouten worden voorkomen.

• Symmetrisch lassen en spanningsverlichting: Formeel lassen moet strikt de principes volgen van "symmetrisch lassen" en "achterwaarts lassen" (lassen in korte afwisselende segmenten) om de thermische spanning gelijkmatig op te heffen en kromtrekken te minimaliseren. Voor dikke stalen platen moet u strikt de voorverwarmings- en interpass-temperatuurcontroles implementeren.

• Verificatie na montage: nadat de montage is voltooid, meet u de algehele afmetingen, camberwaarden en laterale rechtheid grondig opnieuw om volledige naleving van de technische codes en ontwerptekeningen te garanderen.

4. Lasinspectie en bijwerken van corrosiewerende verf

•  Niet-destructief onderzoek (NDT): Voer ultrasoon onderzoek (UT) of radiografisch onderzoek (RT) uit volgens de ontwerpspecificaties. Elke niet-conforme las moet volledig worden uitgegutst, opnieuw worden gelast en opnieuw worden getest totdat deze 100% gekwalificeerd is.

•  Las reinigen en opnieuw verven: Slijp lasverbindingen glad, verwijder roest, slakken en spatten en breng onmiddellijk een bijpassende corrosiewerende primer en toplaag aan om een ​​continu en intact beschermend coatingsysteem te garanderen.

• Oppervlaktebescherming: Bescherm contactoppervlakken met sterke boutwrijving, boutgaten en afgewerkte verflagen tegen lasspatten, vet-/olievervuiling en mechanische krassen.

5. Selectie van hijspunten en tuigage

Kernveiligheidsregel voor hijsen: Verander nooit de hijspunten zonder toestemming, combineer nooit verkeerd passende tuigage en stel componenten nooit bloot aan ongepaste krachten.

•  Gebruik ontworpen hijsogen: Gebruik altijd vooraf ontworpen, in de fabriek ontworpen hijsogen (kussenogen). Niet-goedgekeurd lassen of gaten boren ter plaatse voor geïmproviseerde hijspunten is ten strengste verboden. Alle hijsogenlassen moeten een 100% NDT-inspectie ondergaan.

• Berekening van hijscapaciteit: Selecteer staalkabels, schakels en hijsbanden uitsluitend op basis van berekende belastingen, waarbij dynamische belastingveiligheidsfactoren worden meegenomen. Overbelasting is ten strengste verboden.

•  Hoekbeschermers: Installeer hoekbeschermers (verzachters/randbeschermers) op alle scherpe hoeken en randen van de stalen elementen om te voorkomen dat staalkabels worden doorgesneden of beschadigd.

•  Tijdelijke versterking: Voeg tijdelijke verstevigingssteunen/-elementen toe aan structureel slanke of dunwandige secties (zoals lange spanten) om torsie, knikken of plaatselijke vervorming tijdens het hijsen te voorkomen.

6. Proeflifttest (mag nooit worden overgeslagen)

De proeflift is de laatste verdedigingsbarrière tegen hijsongevallen.

•  Optillen en zweven: Hijs het onderdeel soepel 200–300 mm uit de montagemal en houd het 5 tot 10 minuten in de lucht.

• Uitgebreide inspectie: Inspecteer grondig: de belastingsomstandigheden op de hijspunten, de vervorming van de tuigage, de algemene en plaatselijke doorbuiging van de elementen, de stabiliteit van de kraan, de grondzetting onder de stempels en eventuele belemmeringen of vastlopen van de mal.

•  Onmiddellijk neerlaten bij abnormaliteit: Als er ongebruikelijke geluiden, structurele vervormingen of overmatige grondverzakkingen worden waargenomen, laat u het onderdeel onmiddellijk weer op de mal zakken. Formeel hijsen mag pas plaatsvinden nadat corrigerende maatregelen zijn goedgekeurd.

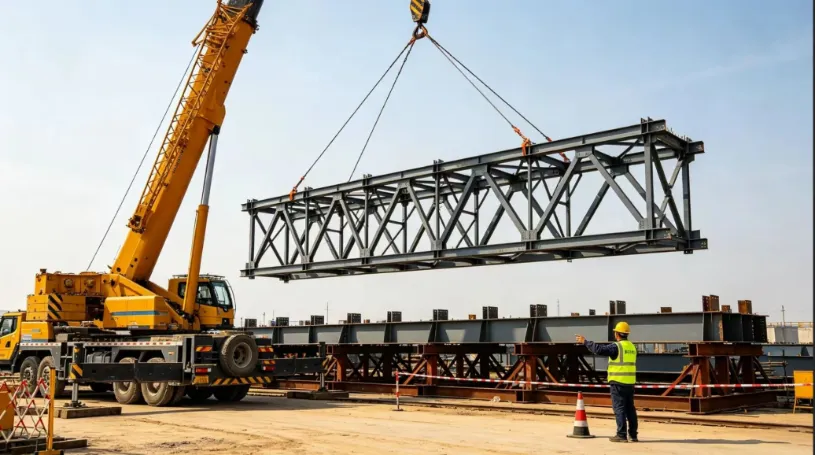

7. Heffen, positioneren en tijdelijk vastzetten van de volledige montage

• Uniforme signalering door één persoon: operaties moeten worden geleid door één benoemde signaleringscommandant met behulp van gestandaardiseerde handsignalen en stemcommando's. Signalering door meerdere personen en chaotische handelingen zijn ten strengste verboden.

•  Soepele kraanbewegingen: hijsen, zwenken (slingeren) en bewegen (hijsen) moet de hele tijd soepel en langzaam blijven. Vermijd abrupte stops, scherpe bochten of schokbelastingen. Het grondpersoneel moet sleeplijnen (geleidingstouwen) gebruiken om de oriëntatie van het onderdeel te stabiliseren en botsingen met bestaande constructies te voorkomen.

• Positionering en onmiddellijke tijdelijke ondersteuning: Zodra u op de permanente steunen zit, kunt u de rasterassen, hoogte en verticale loodlijn nauwkeurig afstellen. Installeer onmiddellijk tijdelijke steunsteunen en span de spankabels aan.

•  Core Safety Red Line: Laat de kraanhaak nooit los totdat destalen structuurvormt een stabiel, zelfdragend constructiesysteem.

8. Permanente verbindings- en afwerkingswerkzaamheden

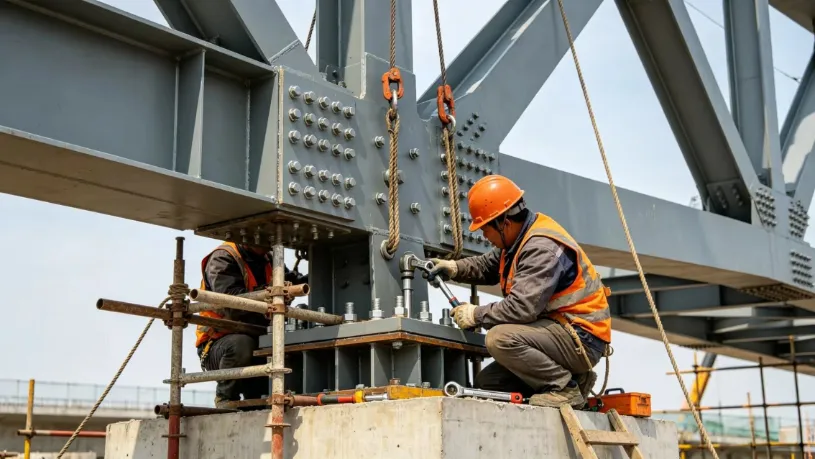

•  Bouten met hoge sterkte eerst: geef prioriteit aan het bevestigen van bouten met hoge sterkte. Volg strikt de aanhaalvolgorde in twee fasen: "Eerste aanscherping → Laatste aanhaalmoment". Markeer elke bout duidelijk nadat deze definitief is vastgedraaid, om gemiste, losse of te vast aangedraaide bouten te voorkomen.

•  Splice-lassen op locatie: voer stuik- en laslassen op locatie uit in lagen met meerdere doorgangen en voer onmiddellijk na voltooiing niet-destructieve tests (NDT) uit.

•  Algemene structurele hermeting: meet alle algemene afmetingen, hoogten en doorbuigingswaarden opnieuw. Eenmaal gecertificeerd als conform, demonteert u op veilige wijze de hijsuitrusting, de tijdelijke steunen en de grondmontagemal.

• Reparatie en overdracht van coatings: Werk alle beschadigde corrosiewerende en brandwerende coatings op de getroffen gebieden bij om de voltooide installatie te voltooien.

III. Kritieke voorzorgsmaatregelen ter plaatse (belangrijkste valkuilen die u moet vermijden)

1. Kwaliteitscontrolepunten voor assemblage

• Stevige malfundering: de grond onder de montagemal moet stevig, compact en waterpas zijn. Op zachte grond of drassige grond tijdens regenachtig weer zijn montagewerkzaamheden ten strengste verboden om ongelijkmatige zetting te voorkomen.

• Strikte voor-welvingscontrole: Stel nauwkeurig de voor-welving (opzettelijke opwaartse curve) in voor staven met grote overspanningen volgens de ontwerpwaarden. Controleer de metingen voor en na de montage nogmaals om neerwaartse doorbuiging na montage te voorkomen.

•  Lasbeperkingen bij zwaar weer: stop onmiddellijk met lassen in de open lucht bij harde wind, regen, sneeuw of temperaturen onder het vriespunt. Zorg ervoor dat vochtige stalen oppervlakken grondig worden gedroogd met verwarmingstoortsen voordat u verdergaat met lassen.

• Bescherm de wrijvingsoppervlakken van bouten met hoge sterkte: Bescherm de wrijvingsoppervlakken die in contact komen met bouten strikt. Slijpen, olieverontreiniging of lasspatten zijn ten strengste verboden, zodat de slipcoëfficiënt voldoet aan de technische normen.

2. Verplichte rode lijnen voor hijsveiligheid

•  Weerverboden: Hijsen is ten strengste verboden tijdens sterke windkracht 6 en hoger (windsnelheid ≥ 10,8 m/s), dichte mist, zware regenval of wanneer de nachtverlichting onvoldoende is.

• Ondersteuning van kraanstempels: kraanstempels moeten volledig worden ondersteund door dikke stalen lastverdeelplaten op een stevige, gecontroleerde ondergrond om te voorkomen dat de kraan kantelt of dat de stempels doorslaan.

• Stijve veiligheidsuitsluitingszone: Zorg voor een stevige barrière en een duidelijke uitsluitingszone binnen de werkradius van de kraan. Het is ongeautoriseerd personeel ten strengste verboden het gebied te betreden, er doorheen te gaan of er te verblijven.

• Inspectie van hijswerk vóór de dienst: Inspecteer alle hijsapparatuur, bevestigingsmateriaal en staalkabels vóór elke ploegendienst. Vervang onmiddellijk als gebroken draadstrengen, overmatige slijtage of knikken/vervormingen de toegestane limieten overschrijden.

3. Gemeenschappelijke risico's en preventieve maatregelen

•  Overmatige vervorming van componenten: vooraf ingestelde ontwerpwelving, voeg tijdelijke verstevigingssteunen toe, volg symmetrische lasvolgorden en voer volledige controles van de hijscondities uit.

• Uitscheurfout van hijsogen: Voer een gespecialiseerd structureel ontwerp uit voor hijsogen, zorg voor lassen met volledige penetratie met 100% NDT-inspectie en verbied ten strengste niet-goedgekeurde geïmproviseerde hijspunten.

• Grondzetting of kantelen van kraan: Controleer de grond vooraf en verhard deze, plaats zware stalen platen onder stempels en controleer de grondzetting tijdens het proefhijsen.

• Structurele instabiliteit na plaatsing: Installeer onmiddellijk spankabels en tijdelijke steunsteunen, waarbij u strikt het principe handhaaft: "Laat de kraanhaak nooit los voordat de constructie is vastgezet."

•  Ondermaatse hogesterktebouten: bescherm wrijvingscontactoppervlakken strikt, pas gestandaardiseerde aanhaalprocedures toe en inspecteer en kleur elke afzonderlijke bout na voltooiing van een kleurmarkering.

IV. Samenvatting

De kernmanagementlogica vanmontage van staalconstructies op locatieen integraal hijsen kan worden samengevat als: nauwkeurige grondmontage, stijve malcontrole, rigoureuze hijsberekeningen, soepel en stabiel hijsen, en nooit de haak loslaten voordat hij is vastgezet.

Door strikt toezicht te houden op de vier kritische pijlers – kwaliteit van de mal, lasvervorming, omstandigheden van de hijslast en tijdelijke structurele stabiliteit – kunnen de meest voorkomende constructiefouten en veiligheidsongevallen worden voorkomen, waardoor een veilige, betrouwbare en efficiënte oplossing wordt geboden voor staalconstructies met grote overspanningen.
